Rancang Bangun Jaringan Berbasis Kabel dan Nirkabel dengan VLAN dan Routing

 01, Februari 2024


Penulis: Reza Dwi Yulianto

Pengertian VLAN

VLAN (Virtual Local Area Network) adalah sub network yang dapat mengelompokkan kumpulan perangkat pada jaringan area lokal fisik (LAN) yang terpisah. Virtual Local Area Network juga bisa dikatakan pengelompokkan logis perangkat dalam domain siaran yang sama.

VLAN memudahkan administrator jaringan untuk mempartisi jaringan tunggal yang diaktifkan agar sesuai dengan persyaratan fungsional dan keamanan sistem mereka tanpa harus menjalankan kabel baru atau membuat perubahan besar dalam infrastruktur jaringan mereka saat ini. Virtual Local Area Network cenderung fleksibel karena didasarkan pada koneksi logis, bukan fisik.

TOPOLOGI


Alat dan Bahan:

1. PC 2 Unit

2. 2 buah RouterBoard

3. 3 buah Kabel UTP

4. Smartpone 1 Unit


Router 1

Ubah Hosname Sesuai Nama Lengkap


DNS Setting


IP dari sumber internet, DHCP Cilent


Konfigurasi Nat
Chain : Srcnat
Out Interface : Ether 1
Action : Masqureade



Konfigurasi Interface dan buat vlan dengan nama Guru dan Siswa


 IP address Siswa,Guru dan Wlan

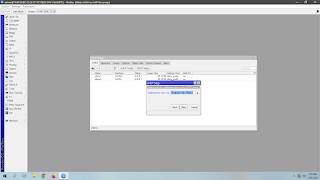

Aktifkan  Dhcp Server




 Wireless
Mode : Ap Bridge
Band : 2Ghz-B/G/N
SSID : UKK_NOMOR ABSEN


DNS name : smkdbonejo.sch.id


Buat User Profile baru,Siswa,Guru,Kepala sekolah
siswa
shared users : 3
Rate Limit (rx/tx) : 128K/128K
guru
shared users : 1
Rate Limit (rx/tx) : 256K/256K
kepala sekolah
shared users : 1
rtae Limit (rx/tx) 512k/512k




User Hospot pada Siswa, Guru, Kepala sekolah
siswa 3
password : 789
guru 1
password : 546
kepala sekolah : 1
password : 123




Hasil dari pengujian hospot




Router 2



Hosname ke 2


lalu ke vlan yang ada di switch dan buat baru
vlan ID :10
port ether 1,ether2, dan ether3
Vlan ID : 20
port : ether 1 dan ether 4



Konfigurasi Port dan ubah ether 1-4
ether1
vlan mode : secure
vlan header : add if missing
ether2&3
vlan mode : secure
vlan header : always strip
default Vlan id : 10
Ether 4
valn mode : secure
vlan header : always  strip
default vlan id 20



lalu ke bridge


uji ke control panel


Hasil konfigurasi dari hospot


DAFTAR PUSTAKA:

Alvana Noor Fariza, 16 Oktober 2021. Pengertian VLAN pada Jaringan. https://www.sekawanmedia.co.id/blog/pengertian-vlan/Diakses pada. 1 Februari 2024. Pukul 19.55 WIB.
