KONFIGURASI FIREWALL FILTER MIKROTIK

 Penulis: Reza Dwi Yulianto


KONSEP FIREWALL

Firewall adalah sistem keamanan jaringan komputer yang mampu melindungi dari serangan virus, malware, spam, dan berbagai jenis serangan internet lainnya. Dapat dikatakan juga bahwa, firewall merupakan perangkat lunak untuk mencegah akses yang dianggap ilegal atau tidak sah dari jaringan pribadi (private network).

Sehingga, tugas utama dari adanya firewall sendiri adalah untuk melakukan monitoring dan mengontrol semua akses masuk atau keluar koneksi jaringan berdasarkan aturan keamanan yang telah ditetapkan.

Namun, masih terdapat beberapa orang atau user yang belum aware dengan adanya sistem ini dan cenderung mengabaikan dari sistem keamanan pada jaringan komputer. Selain itu, firewall juga mempunyai peranan penting dalam menjaga keamanan lalu lintas pada jaringan internet yang terhubung dengan perangkat komputer anda.


Jenis-jenis Chain Firewall

1. Input

Digunakan untuk memproses trafik paket data yang masuk ke dalam router melalui interface yang ada di router dan memiliki tujuan IP Address berupa ip yang terdapat pada router. Jenis trafik ini bisa berasal dari jaringan public maupun dari jaringan lokal dengan tujuan router itu sendiri. Contoh: Mengakses router menggunakan winbox, webfig, telnet baik dari Public maupun Local.

2. Output

Digunakan untuk memproses trafik paket data yang keluar dari router. Dengan kata lain merupakan kebalikan dari 'Input'. Jadi trafik yang berasal dari dalam router itu sendiri dengan tujuan jaringan Public maupun jaringan Local.Misal dari new terminal winbox, kita ping ke ip google. Maka trafik ini bisa ditangkap dichain output.

3. Forward

Digunakan untuk memproses trafik paket data yang hanya melewati router. Misalnya trafik dari jaringan public ke local atau sebaliknya dari jaringan local ke public, contoh kasus seperti pada saat kita melakukan browsing. Trafik laptop browsing ke internet dapat dimanage oleh firewall dengan menggunakan chain forward.





Topologi ke-1

Alat/Bahan
a. RouterBoard Mikrotik 1 unit
b. Kabel UTP 1 unit
c. Komputer 1 unit

Berikan Hostname Routerboard Mikrotik
Contoh: T1-R1-REZA DWI YULIANTO


Konfigurasi Interface List ether 1 menjadi Internet dan ether 2 lokal


Konfigurasi DHCP Cilent dan Dapatkan IP dari ISP Sumber Internet


Konfigurasi DNS Server

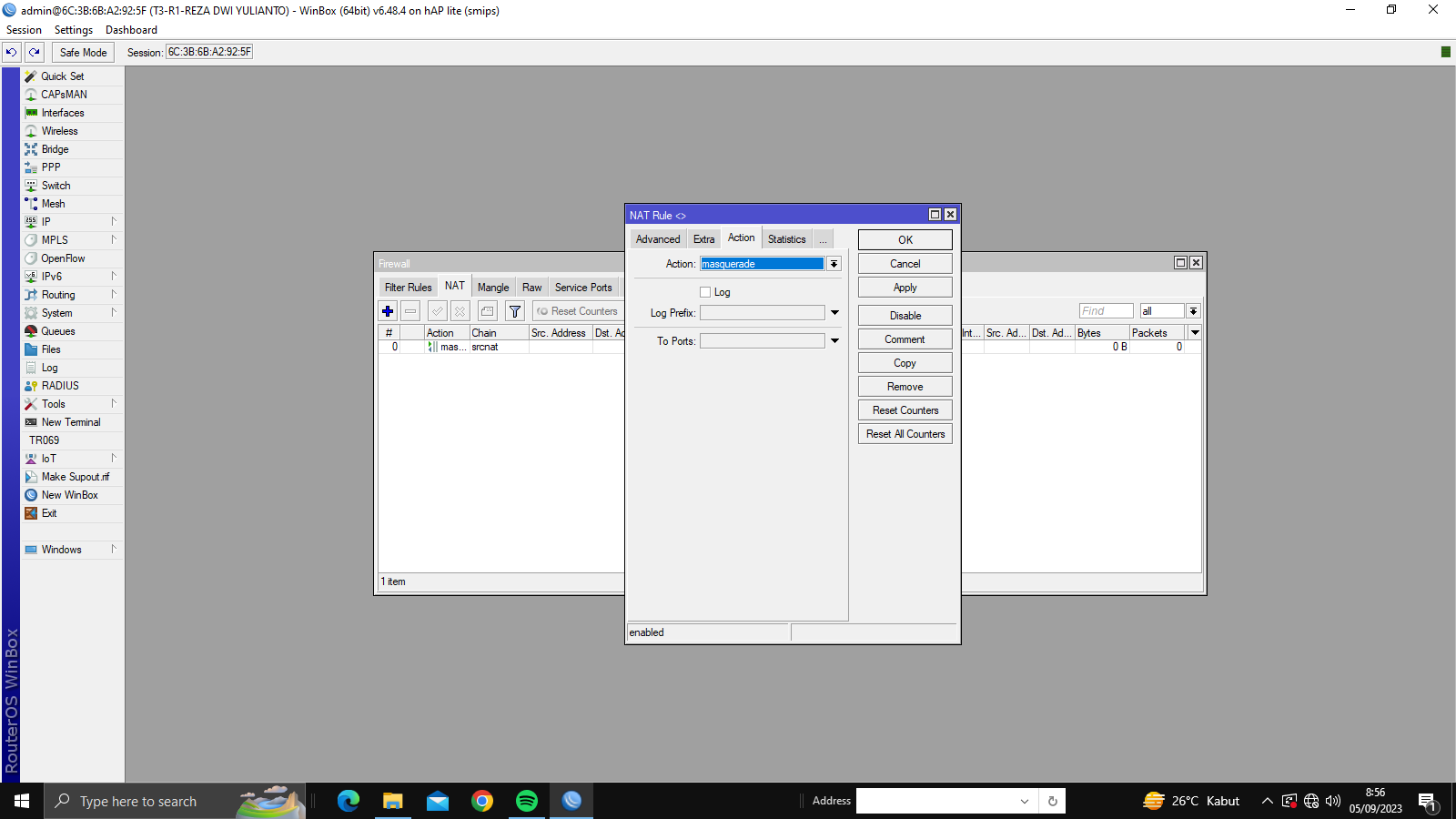

Konfigurasi NAT Rule



Konfigurasi IP Address

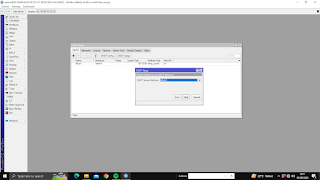

Aktifkan DHCP server Ether 2


Pastikan PC kita mendapatkan IP otomatis


Periksa apakah sudah diberikan IP pada DHCP Leases

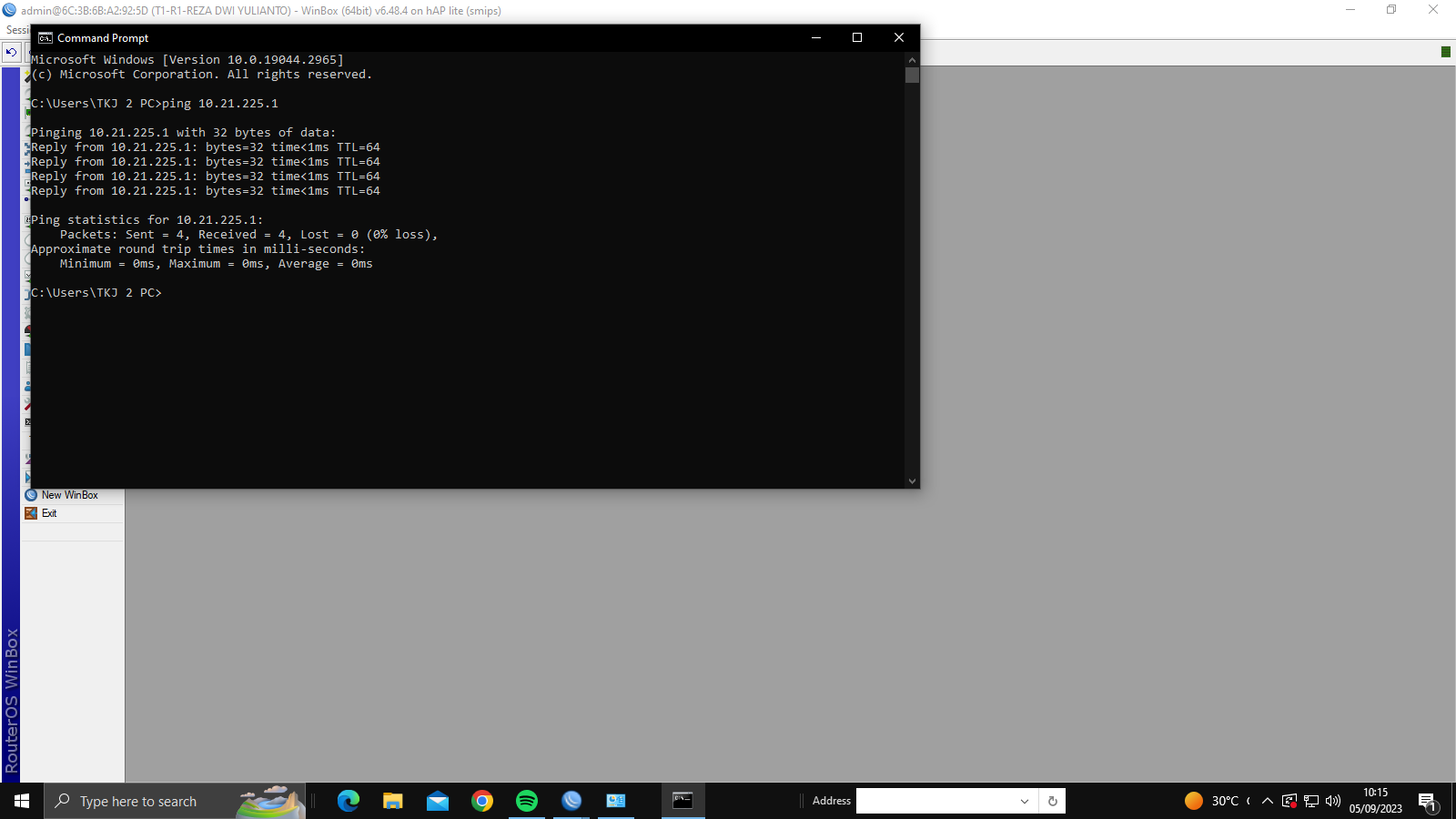

Lakukan ping IP ke CMD

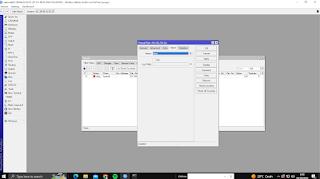

Konfigurasi Firewall dan settings menjadi Input ke Drop

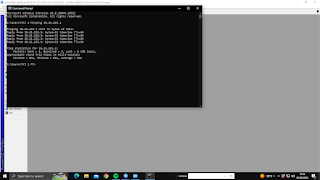

Lakukan pengujian CMD ping lagi





Topologi ke-2

Alat/Bahan:
a. RouterBoard Mikrotik 1 unit
b. Kabel UTP 1 unit
c. Komputer 1 unit

Berikan Hostname RouterBoard Mikrotik dengan nama lengkap
Contoh:T2-R1-REZA DWI YULIANTO


Konfigurasi Interface List Ether 2 menjadi INTERNET dan Ether 3 LOKAL



Konfigurasi DHCP Cilent dan Dapatkan IP dari ISP Sumber Internet


Konfigurasi DNS Server



Konfigurasi NAT Rule



Konfigurasi IP Address Wireless Interface


Aktifkan DHCP Server Ether 3


Pastikan PC mendapatkan IP otomatis


Pastikan IP sudah diberikan ke PC


Uji ping di New Terminal


Konfigurasi Firewall Rule



Uji ping di New Terminal ke-2





Topologi ke-3

Alat/Bahan:
a. Routerboard Mikrotik 1 unit
b. Kabel UTP 1 unit
c. Komputer 1 unit

Berikan Hostname Routerboard Mikrotik dengan nama lengkap:
Contoh:T3-R1-REZA DWI YULIANTO


Konfigurasi Interface List Ether 3 menjadi INTERNET dan Ether 4 LOKAL

Konfigurasi DHCP Cilent dan Dapatkan IP dari ISP Sumber Internet


Konfigurasi DNS Server


Konfigurasi NAT Rule






Konfigurasi IP Address Wireless Interface



 Aktifkan DHCP Server Ether 4


Pastikan PC mendapatkan IP otomatis


Pastikan IP sudah diberikan ke PC

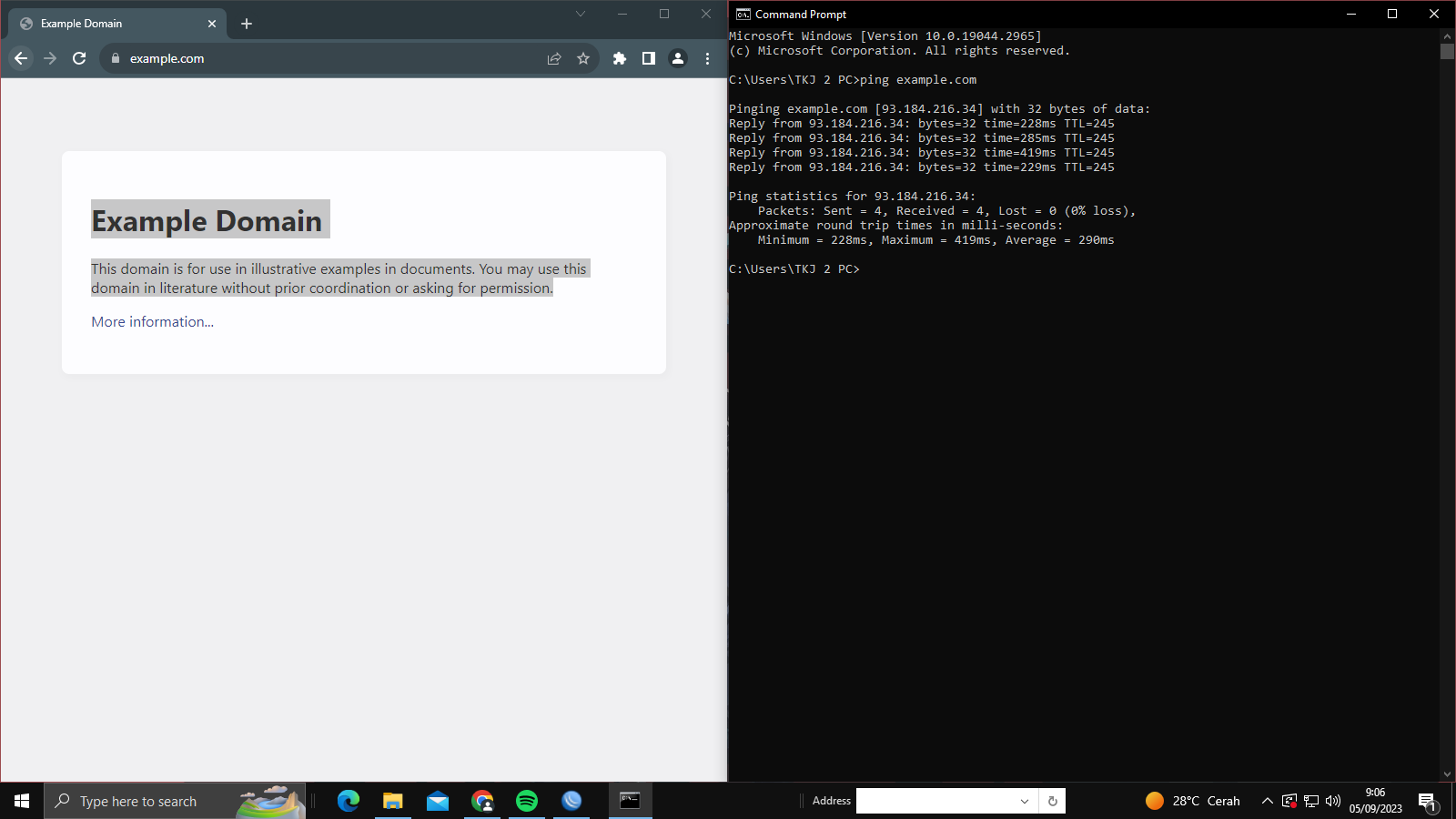

Buka web browser lalu akses situs "example.com" Dan lakukan ping di cmd"ping example.com


Konfigurasi Firewall dan settings menjadi Forward ke Drop






Buka web browser lalu akses "example.com" Jika tampilan tertulis. This site can't be reached; tandanya berhasil. Dan lakukan ping di cmd" ping example.com" jika tulisan request time out tandanya sudah berhasil




Daftar Pustaka:

Muhammad Robith Adani. Juni,08,2021. pengertian konsep firewall. https://www.sekawanmedia.co.id/blog/firewall-adalah/Diakses pada 8 September 2023. Pukul 18.10 WIB.

!!!!. April,13,2017. Jenis-jenis firewall chain.Input, Output, Forward.https://duniajaringanindo.blogspot.com/2017/04/berkenalan-dengan-chain-pada-firewall.html?m=1 Diakses pada 8 September 2023. Pukul 18.25 WIB.
